비철제련-납(鉛, Lead)
1. 개요
1) 납의 용도
- 납축전지 전극, 괘삭강성분,
- 납그라스(광학렌즈, 크리스탈그라스), 예술공예품(스탠드그라스 녹색)
- 방음, 제진, 총탄,
- 전자재료(티탄산납)
- 방사선 차폐재
- 낚시용 추
- 납유리, 납시트 : 핵전쟁대비 전차내벽, X-Ray 시설의 창유리, 브라운관용 그라스
2) 납의 독성문제
: 납독성문제로 대체로 텅스텐도입이 진행하나, 가공이 용이하며 저렴한 가격때문에 납의 수요는 매우 크다.
: 등유 또는 화이트가솔린 등의 액체연료를 가압 기화하여 연소시키는 포터블 스토브, 토치,
: 랜턴 등은 기밀성과 내열성이 높기 때문에 가스캣으로 납이 사용됨
: 노면 표시용 백색도료, 도관, 납땜 등에서 안료로서 대량이용 -> 납 대체가 진행됨(무연화)
2. 납 광석
: 납(鉛)광석을 구성하는 광물에는 방연광(PbS)등
: 粗鉛 -> 납광석은 용련공정을 거처 생산한 것 (Lead Bullian) -> 불순물로서 유가금속이 다량 함유함
3. 납 제련
3.1 공기 환원법
: 직접 환원법 = 배소환원법이라 함
PbS + 2PbO -> 3Pb + SO2↑
PbS + PbSO4 -> 2Pb + 2SO2↑
3.2 焙燒 환원법
: 溶鑛爐법
PbS + Fe -> Pb + FeS
PbSO4 + Fe + 4C -> Pb + FeS + 4CO↑
PbO·SiO2 + Fe -> PbO·SiO2 + Pb↑
4. 납 정련
- 탈동(De-Cu)
- 탈주석(De-Sn), 탈안티몬(De-Sb), 탈비소(De-As)
- 탈금(De-Gold), 탈은(De-Silver)
- 탈비스무트(De-Bismuth)
- Electrolysis
※ As:Arsenic, Bi-Bismuth
1) Cu 제거
: 동을 제거함에 있어 건식정련방법중에 Pb-Cu의 용해도 차를 이용하여 제거함
: 용해된 粗鉛을 350도로 유지하면 -> Cu-99%Pb 이상되는 지점에서 Cu용해도가 매우 적은 부분으로 나뉘어짐
2) Sn, Sb, As, Te 제거
① Softening Process
: 탈동된 粗鉛 -> 710도로 가열/용해 -> 수증기/공기를 취입 -> Pb보다 빨리 산화를 시킴 -> 슬래그(溶滓)로 되어 표면에 부상
: 표면의 滓(Skim 또는 Scum) -> 냉각시켜 분리함 -> 반사로에 넣어 환원시킴
② Harris법
: 2Sb + 4NaNO3 + 2NaOH -> 2NaSbO3 + 4NaNO2 + H2
: 2As + 2NaNO3 + 6NaOH -> 2Na3AsO4 + 2NaNO3 + 3H2
3) 금, 은 제거
① Parkes법
: Ag가 포함된 Pb에 Zn을 첨가해서 Pb-Ag계와 Zn-Ag계 간의 용해도 차를 이용한 제련법
- Fig1과 같이 Pb-Ag는 전율고용체, 이속에 Zn을 넣으면 Fig 2와 같이 Pb-Zn이 이것도 전율 용해됨,
- 그러나, 이것을 냉각시키면, Pb중에 포함된 Ag과 첨가된 Zn이 결합된 Ag-Zn화화물이 먼저 석출함 -> 이것을 걷어내어 분리함
: 방법
1단계 - Pb용탕 440도에서 Zn을 첨가교반 -> 330도로 냉각시킴 -> Ag-Zn의 혼합결정체가 上騰 석출되면 -> 응고시켜 걷어냄
2단계 - 다시 400도로 가열하고 -> 여기에 Zn을 첨가하여 교반함 -> Zn이 용해되면 -> 융점까지 냉각시킴 -> 그러면 Ag-Zn이 上騰한다.
※ 2단계 탈은 조업에서 상등하는 銀드로스는 銀함량이 적고, 아연함량이 높다.

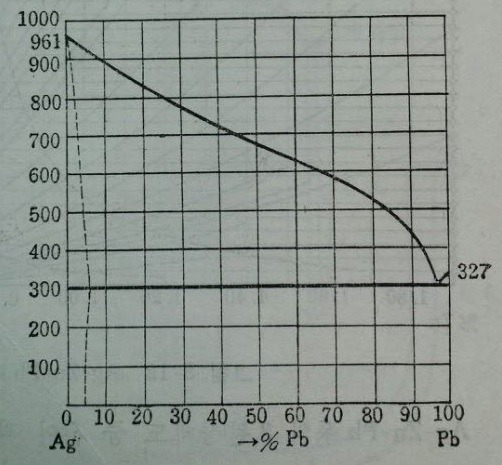

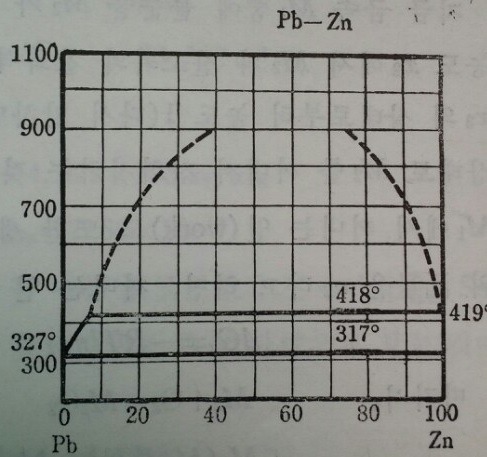

Fig.1 Ag-Pb Fig. 2 Ag-Zn Fig. 3 Pb-Zn
